简介

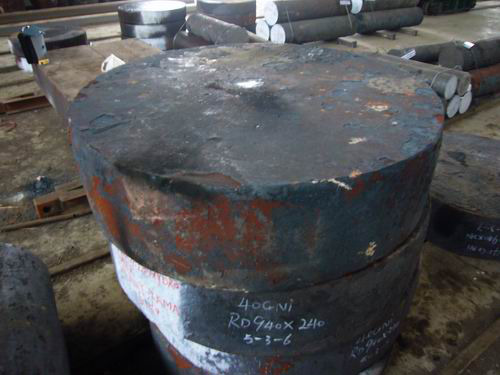

40CrNi，是中国国家标准规定的一种合金结构钢的牌号。统一数字代号：A40402。
化学成分
质量分数（%）：
C：0.37～0.44
Si：0.17～0.37
Mn：0.50～0.80
Cr：0.45～0.75 Ni：1.00～1.40
引力学性能
【试样毛坯尺寸】
25mm
【热处理】
淬火加热温度（℃）：820；冷却剂：油
回火加热温度（℃）：500；冷却剂：水、油
【力学性能】
抗拉强度（σb/MPa）：≥980
屈服点（σs/MPa）：≥785
断后伸长率（δ5/%）：≥10
断面收缩率（ψ/%）：≥45 冲击吸收功（Aku2/J）：≥55
布氏硬度（HBS100/3000）（退火或高温回火状态）：≤241
主要特性
中碳合金调质钢。具有高强度、高韧性以及高淬透性。在调质状态下，综合力学性能良好，低温冲击韧度良好。有回火脆性倾向，水冷易产生裂纹。切削加工性良好，但焊接性差。在调质状态下使用。
热处理
40CrNi属于亚共析钢，860℃加热后完全奥氏体化，正火冷却时有先共析铁素体析出，随后奥氏体转变为珠光体一类组织（层片状）。由于冷速较快，珠光体片间距较小，易于得到索氏体或屈氏体组织（这2者都属于广义上的珠光体）。所以，组织为铁素体+珠光体
应用举例
用于制造锻造和冷冲压且截面尺寸较大的重要调质件，如连杆、圆盘、曲轴、齿轮、轴、螺钉等。
交货状态：
以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。 |
