|
产品 >> 所有产品
|
|
共有 90 个产品
|
| |
|
产品编号： |
11720131816 |
产品名称： |

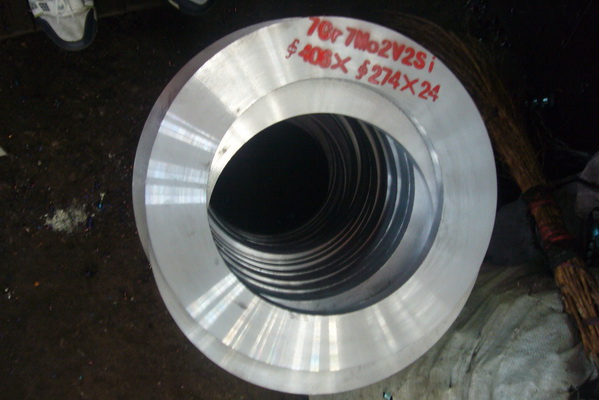

7Cr7Mo2V2Si |
规 格： |
|
产品备注： |
|
产品类别： |
锻件 |
| |
|
| 产 品 说 明 |
7Cr7Mo2V2Si简介 7Cr7Mo2V2Si是一种高强韧性冷作模具钢，与Cr12型冷作模具钢和W6Mo5Cr4V2高速钢比较，具有更高的强度和韧性，而且有较好的耐磨性。冷、热加工的工艺性优良，热处理变形小，通用性强。7Cr7Mo2V2Si钢适宜制造承受高负荷的冷挤、冷镦、冷冲模具等。
编辑本段化学成分 碳C：0.70~0.80
铬Cr：6.50~7.50
钼Mo：2.0~2.5
钒V：1.70~2.20
硅Si：0.70~1.20
锰Mn：≤0.50
磷P：≤0.030
硫S：≤0.030
(依据：JB/T 6058-1992)
编辑本段用途 7Cr7Mo3V2Si 钢已被广泛应用于制造冷锻、冷冲、冷压、冷弯等随冲击、弯曲应力较大，又要求耐磨损的各类冷作模具。
编辑本段物理性能
临界温度
| 临界点 |
Ac1 |
Ac3 |
Ar3 |
Ar1 |
Ms |
| 温度（近似值）/℃ |
856 |
915 |
806 |
720 |
105 |
线膨胀系数
| 温度/℃ |
20~100 |
20~200 |
20~300 |
20~400 |
20~500 |
200~600 |
20~700 |
线膨胀系数
a/ *0.000001/℃ |
8.2 |
10.2 |
11.3 |
11.8 |
12.4 |
12.7 |
12.9 | 密度r,g/cm3:7.8
弹性模量E（室温），MPa：225400。
7Cr7Mo3V2Si钢的热加工条件
| 加热温度/℃ |
始锻温度/℃ |
终锻温度/℃ |
冷 却 |
| 1120~1130 |
1100 |
≥850 |
缓冷（坑冷或砂冷） |
|
|
|
| 点击数：1073 录入时间：2008/11/7 【打印此页】 【关闭】 |
|
|
|
|
|
| 联系我们 |
|
 |
|
